НОТА, РЭБ и Порошенко
В последнее время все чаще в информационном поле начинает звучать название комплекса противодействия БпЛА «НОТА». Разумеется, эта тема не может остаться и без нашего внимания. В этой статье мы расскажем Вам об этом комплексе. Будет много картинок, выводы, по традиции, в конце.
В 2014 г. на фоне агрессии Украины против Русского народа Донбасса происходил очень любопытный процесс – практическое очертание границ проблемы противодействия БпЛА. Условия близки к идеальным: осознание полного бессилия как точка осмысления проблемы, слабое течение конфликта, ограниченные территории, постоянство тактических приемов. Все, что остается сделать – это наладить сбор и обобщение достоверной информации, подвергнуть ее анализу и приступить к испытанию вариантов решения.
В конце 2017 г. начальник генерального штаба ЗСУ Виктор Муженко объявил, что ведутся работы над комплексами РЭБ «Буковель», «Нота», «Анклав». Вероятно, на тот момент уже были опытные образцы и первые результаты их апробации.
Разработку «Ноты» ведет RadiOn LLC, занимающаяся разработкой железа и программного обеспечения для систем обнаружения БпЛА, и ООО «Трител», специализирующаяся на создании телекоммуникационных сетей специального назначения, разработке и серийном производстве средств специальной связи и криптографической защиты информации.
Ретроспектива:
Место съемки не известно. 2018 г.
Выставка Security Expo 2018 год. Некоторое количество комплексов используется для обеспечения защиты от БпЛА тыловых районов. Представлен радиочастотный обнаружитель. Комплекс обзавелся направленным модулем постановки помех.
Выставка Security Expo 2019. 10 комплексов применялись в районе ведения боевых действий на Донбассе. Впервые представлен на мобильной базе.
2021 год. Произошла интеграция с радиолокационной системой обнаружения (РЛС «Сайгак») и рядом других систем обнаружения (оптической и акустической). Выставляется на стенде NAUDI (Ассоциации украинской оборонной продукции). Готовится к экспорту.
Выставка IDEX 2023 год. Облегчение опорных конструкций. Представлены только две составляющих комплекса. «Паутину» кабелей предусмотрительно не стали разворачивать.
На сегодняшний день заявлено, что «Нота» способна обнаруживать БпЛА на дальностях не менее 20 км, вести подавление на дальности 15-20 км направленными антеннами (в радиусе 5 км – на всенаправленные антенны). Диапазон рабочих частот от 350 до 6150 МГц. Суммарная мощность постановщиков помех 385 Вт. А также способна подавлять мобильную связь (сопутствующий эффект из-за схожести диапазонов частот мобильной связи и управления БпЛА) и ставить помехи радиолокационным станциям (тоже сопутствующая возможность потому, как локатору в принципе способно помехи ставить все, что работает в его полосе частот). Время развертывания мобильного варианта 20 минут. Заявлены возможности работы в движении. Экипаж/расчет 2 человека
Составные части комплекса:
Модули постановки помех: | |
Вариант № 1. Петлевые диполи и коллинеарные антенны. Погоня за высокими коэффициентами усиления. Возможно старая модель. | |
Вариант № 2 Всенаправленный. | |
Вариант № 3 Направленный. Зачастую на опорной конструкции есть свободные места (на выставках на них запихивают всенаправленные антенны) Опорное устройство бывает двух типов: фиксированное и программно-поворачиваемое. | |
Пеленгатор | |
Предположительно, разработки компании RadiOn. | |
Радиолокационная станция | |

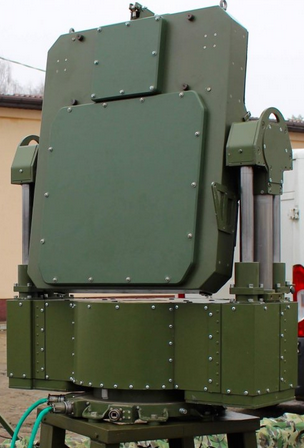

РЛС Ku диапазона «Сайгак» производства корпорации «Арсенал». Фазированная антенна решетка. Дальность обнаружения: 25 км для ЭПР 3 м2 20 км, для ЭПР 1 м2, 10 км для ЭПР 0.1 м2 Именно ее эскиз был в комплексе РЭБ «Гриф». | |
Камера | |
Высокочувствительная с высоким разрешением. | |
Блок питания | |
Блок питания и коммутации модуля помех. 8 выходов. Предохранитель и тумблер для включения на каждый канал. Одиночный тумблер отвечает за переключения режима управления на дистанционный. | |
Блок управления. | |
Позволяет объединять элементы комплекса в единую сеть и подключать ПЭВМ управления. Тумблеры отвечают за выбор источника питания. | |
Система электропитания | |
Агрегаты питания и источники питания мощностью не менее 3 кВт (в пике) |
Программное обеспечение:
Рабочее место экипажа мобильной «Ноты». Само ПО крутится на сервере и к нему организован многоклиенсткий доступ. Слева открыто ПО пеленгатора (радиочастотный поиск). Спектр и водопад, карта на рабочее место не загружена.
Справа открыто ПО командира. В рамках одного комплекса бесполезно. Но учитывая вышеописанное, это может быть местом второго оператора.
Веб-морда пеленгатора. Азимутальный круг с делением на «часы» намекает, что с автоматизацией и унификацией системы обмена информации все «на высоте». Вдоль пеленгов отрисовывается сектор инструментальной ошибки. Ее размер впечатляет, но для средства противодействия БпЛА пойдет.
Программное обеспечение командира. Скромно. Измерения, возможность ведение пометок на ка карте. Красный прицел.
Варианты размещения:

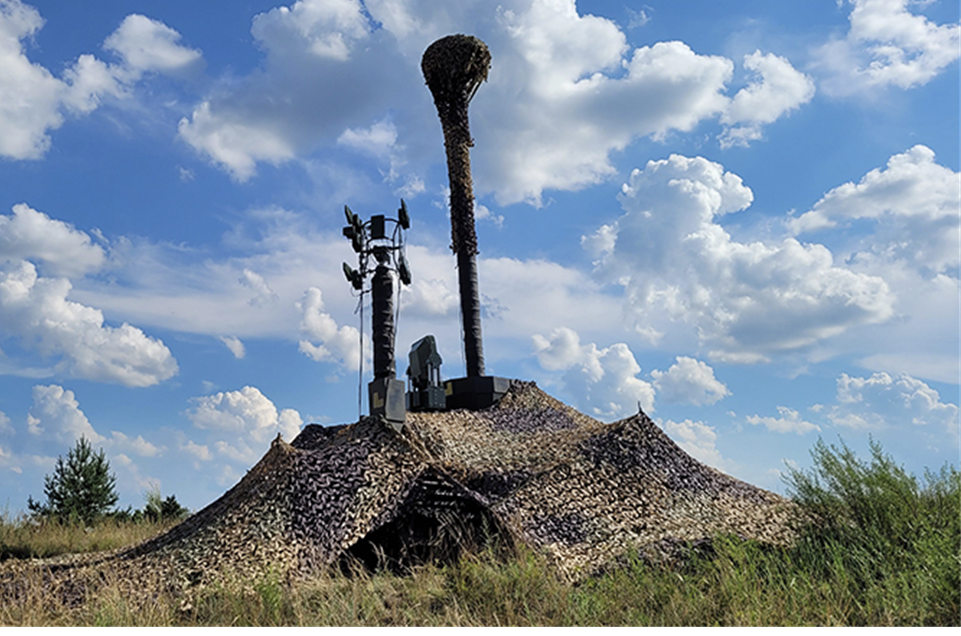

В стационарном исполнении:
В мобильном исполнении:
Внимание приковывают разные опорно-поворотные устройства. Одно фиксированное, одно поворотное в двух плоскостях. Явно не серийное исполнение.
Этот вариант самый интересный: дело в том, что «Шилки» с вооружения сняты. Украинцы сами могут починить только ходовую часть, а локаторы нет. Поэтому есть вот такой концепт. Присоединить локатор и повесить на него РЭБ.
Схемы размещения:
Подведем промежуточный итог.
«Нота» построена по модульному принципу. Можно подбирать диапазоны частот для решения конкретной задачи, также удобно снимать нерабочие блоки и отправлять их в ремонт не выводя комплекс полностью из эксплуатации. Кроме того, это дает возможность адаптировать комплекс к различным условиям размещения и сроки модернизации значительно снижаются.
Простое и понятное программное обеспечения без систем классификации, искусственного интеллекта и анализа информации. Все вручную и в голове. Есть зачатки построения пространственно-распределенных систем РЭБ.
Явно видна тенденция к наращиванию количества модулей помех (максимальное количество, представленное на фото – 12 штук (исходя из диапазона рабочих частот это должно быть почти 500 МГц на модуль, чтобы перекрыть весь диапазон). Отсюда следует, что это средство РЭБ не вундервафля, а очередная вариация современных систем. Причем в мобильном исполнении могут поставить до 8 модулей (2 на ГНСС, 400, 900, 1.8, 2.4, 5.2, 5.8), уже в современных реалиях этого мало.
Долгое время развертывания мобильного варианта. Посредственная точность пеленгования.
Вранье с ТТХ. Причем они противоречат друг другу в пределах одного источника информации.
Причем тут Порошенко?
Вся информационная шумиха вокруг «Ноты» раскручивается с зачина вот этой цитаты Петьки:
150 миллионов гривень на производство? (2 млн. стоит аэроскоп, более 1 млн. антидроновое ружье для сравнения) Отрицание физики? Вера вместо здравого смысла? Лучшая в Украине команда, которая сосет лапу с 2014 года?
Пару фоточек текущего РЭБа Порошенко:
Направленную антенну видите сверху? Это пеленгатор. Глаза Петрухи видите? У них независимая система наведения. Не нужно смеяться.
Кстати Петруха активно ссылается в своем посте на слова Залужного: «РЕБ — ключ до перемоги у війні безпілотників».
Зеля беги, чует РЭБовское сердце неладное.
В итоге, в интернет-сообществе хохлов наблюдаются зачатки победных реляция и постепенное смещение фокуса внимания на «Ноту», как одну из самых совершенных систем РЭБ (столь же и мифически существующей в мобильном варианте) вместо сарая на колесах с генератором в прицепе.
РЭБ очень удобная тема для пиара и облапошить не специалиста как два пальца об клистрон, у нас, к слову, тоже таких горе-пиарастов и недоинженеров навалом.
Выводы:
Возвращаясь к теме проблематики противодействия БпЛА со стороны ВСУ можно выделить ключевые требования:
– мобильность и скрытность;
– использование направленных антенны (обеспечение удаление от ЛБС и повышение живучести);
– использование ненаправленных антенн (для прикрытия самого средства РЭБ);
– интеграция со средствами радиолокации;
– использование пассивных систем обнаружения (пеленгаторы, оптики);
– возможности работать в единой системе (зачатки С2);
– автономная система электропитания:
– бронебаза.
А каков будет наш путь?
И наконец вот вам фото гарного хлопца с комплексом РЭБ от Петрухи. Печаль в его глазах от того, что он точно знает, что Ланцет в него влетит. А рука поднята, потому как грошей хочет. (это украинцы сами нарисовали, мы здесь ни при чем).
С помехами по жизни, искренне ваша
