Что случилось с украинскими подстанциями после ударов ВС РФ?

Rybar | Добавить в избранное

Карта в высоком разрешении

English version

Летом, когда мы разбирали последствия российских ударов для украинской экономики, мы выявили (по косвенным признакам ремонтных работ) примерный ущерб, который до сих пор приходится компенсировать украинским коммунальщикам.

Тогда плановое выведение оборудования подстанций в ремонт было осложнено отсутствием резервной техники — большое количество трансформаторов и автотрансформаторов были уничтожены массированными ударами российских войск по объектам энергетической инфраструктуры Украины, последний из которых был еще 9 марта 2023 года.

Однако за прошедшие месяцы нам удалось проанализировать снимки шести крупнейших украинских подстанций 750кВ, по которым наносились удары, и достоверно установить характер повреждений.

Результат превзошел наши ожидания. Четыре подстанции почти полностью выведены из строя и могут ограниченно использоваться только для транзита электроэнергии, а еще две работают в режиме пониженной мощности.

Однако перед тем как перейти непосредственно к анализу снимков, давайте вспомним, в какой ситуации находилась украинская энергосистема после российских ударов.

Состояние украинской энергосистемы

В феврале 2023 года, несмотря на уже эпизодические удары по украинским объектам энергогенерации, на Украине сокращалось время отключения электричества. В некоторых городах даже вновь появилось освещение улиц. Было принято единственное из возможных решений. После осенних и зимних ударов в 2022 году власти были вынуждены задействовать резервы: в Минэнерго сообщили, что в феврале заработали все 9 энергоблоков на трех оставшихся АЭС. Каждый дает 1000 МВт, и появившиеся резервы смягчили ограничения на потребление.

Ввод в работу блоков требует значительного времени, поэтому процесс удалось завершить лишь к 2023 году. Других вариантов не было: из-за недоступности донецкого антрацита возник дефицит угля, поэтому массовая расконсервация турбин ТЭС бессмысленна.

Казалось бы, резкое прекращение аварийных отключений говорит о преодолении кризиса украинской энергосистемы. Вот только все было с точностью до наоборот.

Корнем сложившейся ситуации является упадок экономики Украины. Ее энергосистема создавалась для обеспечения 50-миллионной республики с множеством энергоемких предприятий. За 30 лет многие заводы исчезли, а число жителей в 1991-2021 годах сократилось минимум на 20%.

В итоге образовался огромный резерв неиспользуемой мощности: так, на крупнейшей Запорожской АЭС на момент начала СВО работал только один из шести энергоблоков. К осени 2022 года он стал лишь больше из-за закрытия предприятий и сокращения перевозок, а также снижения коммунальной нагрузки из-за бегства населения. В октябре 2022 ВС РФ стали наносить удары по объектам распределения энергии и выбивали автотрансформаторы (АТ), из-за накопления ущерба появились аварийные графики отключения по всей стране. Но это были временные трудности: на большинстве подстанций нагрузка существенно меньше номинальной, что позволяло переносить ее с выведенного из строя АТ на оставшиеся.

Для уничтожения всех трансформаторов нужен огромный расход высокоточных боеприпасов. Поэтому зимой целью ВС РФ стали уже сами электростанции:

Харьковская ТЭЦ-5, Бурштынская и Криворожская ТЭС — повреждены турбины с генераторами,

➖Приднепровская ТЭС — повреждены котлы,

Киевская ТЭЦ-6 — поврежден трансформатор энергоблока,

Днепровская ГЭС — поврежден машзал.

Ладыжинская ТЭС — поврежден ленточный конвейер и газопроводы.

Однако объекты не получили критического урона. Причиной стал все тот же избыток мощностей: например, на Криворожской ТЭС из 10 турбогенераторов работали только два — №1 и №2. Турбину №5 планировали вводить в эксплуатацию весной, однако она была поражена ударом 10 февраля.

И в этом контексте обнажилась важная уязвимость украинской энергосистемы.

АЭС (чьи резервы задействуют и сейчас) всегда работают в режиме генерации постоянной мощности, причем ввод новых блоков существенно увеличивает базовый уровень выработки. Необходимо обязательно увеличивать потребление для обеспечения полной загрузки генераторов.

Именно поэтому повсеместное наружное освещение в городах — не признак устойчивости энергосистемы, а вынужденная мера для поддержания ее стабильности. Для поддержания частоты при пиковых нагрузках необходимо маневрирование мощностью, что является узким местом украинской энергетики.

Тогда же в феврале мы акцентировали, что продолжение ударов и выведение из строя общестанционных пунктов управления (ОПУ), которые обеспечивают транзит энергии от АЭС потребителям, способно серьезно повредить сложившейся системе, которая буквально опирается на них, как костыль. И в свете новой информации о состоянии крупнейших украинских подстанций, цели для следующих ударов напрашиваются сами собой.

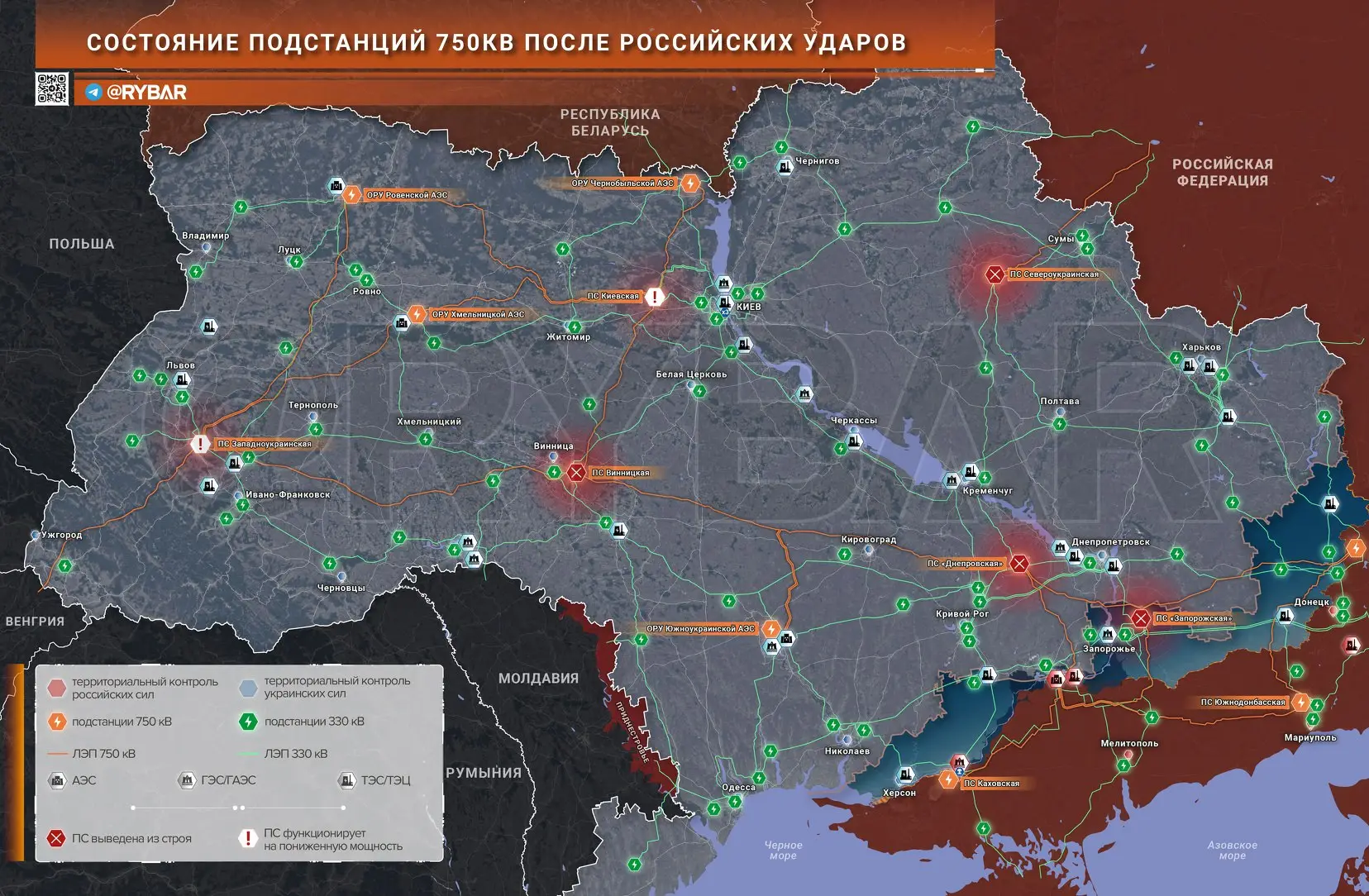

Анализ снимков ПС 750кВ

А теперь переходим непосредственно к анализу снимков ПС 750кВ, по которым наносились удары ВС РФ.

ПС Западноукраинская 750

Инфографика в высоком разрешении
English version

На снимке, сделанном 10 февраля 2022 года, заметно горит один однофазный автотрансформатор №3 фазы В, находящийся рядом с ним автотрансформатор фазы А минимум поврежден.

На другом снимке после удара 13 октября 2022 года можно увидеть следы горения от автотрансформатора №2 фазы С. А на сентябрьских снимках уже четко просматривается состояние земляных работ вокруг подстанции.

Раскрыть, чтобы посмотреть дополнительные снимки

На снимке после удара 13.10.22 – следы горения от автотрансформатора №2 фазы С

На снимке от 15.02.23 видно, что оставшийся целым автотрансформатор №3 фаза С был перемещен на место поврежденного автотрансформатора №2 фаза С, таким образом собран второй работающий комплект из трех однофазных автотрансформаторов.

На снимке от 1.05.23 появляется что-то похожее на обваловку автотрансформаторов и шунтирующих реакторов песком.

На снимке от 31.05.23 впервые видно начало земляных работ в  непосредственной близости от подстанции

На снимке от 13.09.23 – текущее состояние земляных работ вокруг подстанции


ПС Киевская 750

Инфографика в высоком разрешении
English version

На снимке от 1 ноября 2022 года мы видим имеются следы повреждения однофазного автотрансформатора №1 фаза С. На снимке уже от 6 марта 2023 года видно повреждение правого крыла здания ОПУ.

Раскрыть, чтобы посмотреть дополнительные снимки

Подтверждение поражения автотрансформатора можно заметить на снимке от 28.12.22. Появились защитные сооружения из мешков с песком вокруг наиболее ценного оборудования.

Повреждение здания ОПУ подтверждается на снимке от 21.03.23. Видны следы начала восстановительных работ

На снимке от 22.04.23 (рис.16) видны следы восстановительных работ на территории подстанции

На снимке от 17.09.23 восстановительные работы продолжаются, автотрансформатор №1 фазы С не восстановлен. Здание ОПУ полностью восстановлено. Западнее подстанции появился строительный городок.


ПС Винницкая 750

Инфографика в высоком разрешении
English version

На снимке от 3 ноября 2022 года видны попадания рядом с однофазным автотрансформатором 750/330кВ №1 фаза А, рядом с однофазным автотрансформатором 750/330кВ №2 фаза С, и также полностью разрушен трехфазный автотрансформатор 330/110кВ, который, видимо, стоял без масла, так как следов горения не заметно. Также наблюдается отсутствие компенсирующего реактора 750кВ (в самом низу снимка).

На снимке от 14 сентября 2023 года – текущее состояние подстанции. Ведутся строительные работы в ОРУ 330кВ и рядом с ней. Видно полное разрушение группы однофазных автотрансформаторов №2.

Раскрыть, чтобы посмотреть дополнительные снимки

После долгого периода облачности следующий снимок сделан 25.04.23. На нем видны следы попаданий рядом со зданием ОПУ (возможно повреждено) и пожаров в зоне группы автотрансформаторов №2.

На снимках с 15.05.23 видно начало строительных работ на территории ОРУ 330кВ

На снимке от 4.06.23 видно начало строительных работ на ОРУ 750кВ


ПС Днепровская 750

Инфографика в высоком разрешении
English version

На снимке от 11 октября 2022 года можно наблюдать горение как минимум однофазного автотрансформатора 750/330кВ группы №2 фаза С.

А на снимке от 13 октября уже можно заметить две воронки в непосредственной близости от группы №1 однофазных автотрансформаторов 750/330кВ у автотрансформатора фазы А и группы №2 автотрансформатора фазы С (именно он, видимо, привел к возгоранию). Такие близкие попадания, даже если не привели к прямому возгоранию, гарантировано повреждают оборудование. Также видно попадание в здание ОПУ с частичным обрушением кровли.

Ну а на снимке от 16 сентября 2023 года мы уже видим состояние строительных работ вокруг подстанции.

Раскрыть, чтобы посмотреть дополнительные снимки

На снимке от 18.10.22 видно появление воронки и очага возгораний в зоне расположения шунтирующих реакторов 750кВ.

Снимок от 31.10.22 подтверждает масштабы повреждений – здание ОПУ частично обрушено, на площадке группы автотрансформаторов №1 не наблюдается автотрансформаторов (только элементы конструкции системы пожаротушения). Напротив места бывшего размещения автотрансформатора фазы С через проезд наблюдается что-то напоминающее выкаченный с площадки или резервный автотрансформатор. Площадка группы автотрансформаторов №2 пуста кроме сгоревшего автотрансформатора фазы С. Площадка со следами пожара. Шунтирующие реакторы не наблюдаются на обоих площадках их размещения. Наиболее рациональное объяснение – уцелевшие автотрансформаторы и реакторы были демонтированы для использования в других местах.

На снимке от 5.06.23 видно начало строительных работ рядом с подстанцией


ПС Запорожская 750

Инфографика в высоком разрешении
English version

На снимке от 26 января 2023 года хорошо виден пожар в зоне высоковольтных выключателей и трансформаторов тока ОРУ 750кВ.

На снимке от 20 февраля 2023 года видны следы пожаров на месте сгоревшего оборудования. Также обращает внимание отсутствие видимых следов наличия автотрансформаторов в группах 1 и 2. Возможно это связано с низким разрешением снимка, однако на более ранних снимках их контуры угадывались. Косвенно это подтверждается нечеткостью контуров ограждений из мешков с песком, в противоположность хорошо различаемым ограждениям вокруг шунтирующих реакторов. Позднее эти выводы подтвердились следующими снимками (см. в доп. материалах)

Текущее состояние строительных работ запечатлено на снимке от 18 сентября 2023 года.

Раскрыть, чтобы посмотреть дополнительные снимки

На снимке от 18.09.22 видно состояние подстанции до момента нанесения ударов. Все автотрансформаторы наблюдаются достаточно четко.

На облачном снимке от 12.11.22 впервые видно, как вокруг групп автотрансформаторов созданы заграждения из мешков с песком. Однако бросается в глаза разница в масштабах заграждений – у группы автотрансформаторов №1 они гораздо более масштабные, чем у группы №2.

На снимке от 11.01.23 видно появление заграждений из мешков с песком у новых автотрансформаторов группы №3 и двух групп шунтирующих реакторов.

Выводы после февральских снимков подтверждается на снимке от 2.03.23 – автотрансформаторы отсутствуют, ограждение частично демонтировано.

На снимке от 22.03.23 виден след от пожара в зоне расположения группы новых автотрансформаторов №3 фаза С и фаза Б. Похоже в период между снимками они были поражены.

Снимок от 26.04.23 подтверждает предыдущий вывод.

На снимке от 6.05.23 видно, как в поле рядом с подстанцией, засеянном озимыми культурами, начались строительные работы.


ПС Североукраинская 750

На снимке от 24 января 2023 видно поражение здания ОПУ и следы горения рядом с резервным автотрансформатором. Однако здание «компрессорной» не кажется сильно поврежденным. Контуры автотрансформаторов трудно различимыми, что может указывать либо на их полное закрытие защитным заграждением, либо на их демонтаж. Виден след от пожара в зоне расположения автотрансформатора фазы «А».

На 11 сентября 2023 года наблюдаются строительные работы.

При анализе необходимо понимать, что с этой подстанции линия 750кВ идет в Россию к Курской АЭС и не используется с начала конфликта, поэтому стратегическая ценность оборудования и автотрансформаторов на напряжение 750кВ нулевая. Подстанция важна только функциями распределения энергии напряжением 330кВ.

Раскрыть, чтобы посмотреть дополнительные снимки

На снимке от 6.10.22 видно состояние подстанции на момент начала нанесения ударов по энергетике. Каких-либо повреждений не фиксируется.

На снимке от 5.12.22 видны следы повреждения здания ОПУ и находящегося рядом с ним здания, предположительно компрессорной. Также предположительно поражен резервный автотрансформатор 750/330кВ, расположенный правее здания ОПУ. На месте автотрансформатора фазы «А» (крайнего левого) видно затемнение, предположительно след от пожара

На снимке от 20.03.23 выводы, сделанные при анализе январских снимков, подтверждаются.

На снимке от 29.05.23 видно, что на месте здания ОПУ идут строительные работы, автотрансформаторы не наблюдаются.


ОРУ 750кВ Чернобыльской АЭС

Инфографика в высоком разрешении
English version

Несмотря на вывод из эксплуатации самой АЭС, его ОРУ 750кВ и 330кВ могут быть использованы для электроснабжения в обход поврежденных подстанций. Внешний вид ОРУ представлен на инфографике.

На снимке от 7.01.23 (рис.53) видно, что две группы автотрансформаторов и здание     ОПУ ОРУ 330кВ защищено защитными ограждениями из мешков с песком. Что   указывает на то, что данные объекты используются для организации электроснабжения и не заброшены.

На период 27.09.23 (рис.55) видно, что эксплуатация ОРУ продолжается,     осуществлена частичная вырубка растительности, выросшей на ее территории.

Раскрыть, чтобы посмотреть дополнительные снимки

На снимке от 7.10.22 объекты выглядят заброшенными и не используемыми

На снимке от 18.03.23 видно, что объекты защищены и эксплуатируются


Отметим, что ударам не подвергались:

  • ОРУ 750кВ Ровенской АЭС
    Координаты 51.32207522863801, 25.917116768769223
  • ОРУ 750кВ Южноукраинской АЭС
    Координаты 47.81913057281778, 31.22987705721349
  • ОРУ 750кВ Хмельницкой АЭС
    Координаты 50.296750530891714, 26.647827113085444

Какие выводы можно сделать?

  1. ПС Западноукраинская 750 – несмотря на уничтожение двух и повреждение ещё одного автотрансформатора подстанция, после проведения ремонтных работ по замене оборудования, продолжает работать на двух из трех групп однофазных автотрансформаторов. Отсутствие ударов по ней можно объяснить нежеланием РФ нарушать передачу электроэнергии в Венгрию, которая осуществляется с этой подстанции по ВЛ 750кВ.
  2. ПС Киевская 750 – уничтожен один однофазный автотрансформатор вероятно поврежден второй, частично разрушено здание ОПУ подстанции. Функционирует лишь одна из двух групп однофазных автотрансформаторов. Ведутся ремонтные работы. Попадание в здание ОПУ говорит о возможном отсутствии на подстанции работающей системы противоаварийной автоматики и релейных защит. Возможна лишь ограниченная эксплуатация на трансформацию напряжения и транзит электроэнергии.
  3. ПС Винницкая 750 – уничтожены три автотрансформатора одной группы и поврежден минимум один автотрансформатор второй группы. Повреждено здание ОПУ. Уничтожен автотрансформатор 330/110кВ. Ведутся ремонтно-строительные работы по всей подстанции. Подстанция если и функционирует – то ограниченно, только на транзит электроэнергии. Трансформация электроэнергии не возможна.
  4. ПС Днепровская 750 – повреждены минимум два однофазных автотрансформатора одной группы и уничтожен один и поврежден минимум один автотрансформатор второй группы. Частично разрушено здание ОПУ. Уничтожен минимум один шунтирующий реактор. С такими повреждениями подстанция может очень ограниченно использоваться только для транзита электроэнергии без устройств противоаварийной автоматики и релейной защиты. Трансформация электроэнергии невозможна.
  5. ПС Запорожская 750 – уничтожен один и поврежден второй автотрансформатор одной из трех групп. Остальные автотрансформаторы двух оставшихся групп демонтированы. Уничтожены три высоковольтных выключателя. Подстанция может использоваться лишь для транзита электроэнергии.
  6. ПС Североукраинская 750 – уничтожен один автотрансформатор, частично разрушено здание ОПУ. Оставшиеся уцелевшие автотрансформаторы демонтированы. На подстанции ведутся ремонтные работы. Функционирование подстанции если и возможно – то на ограниченный транзит электроэнергии, без работы устройств противоаварийной автоматики и резервной защиты.

Резюмируя, можно сказать, что большинство подстанций, за исключением ПС Западноукраинская 750, выведены из строя. Наибольшие повреждения получили ПС Винницкая 750 и ПС Днепровская 750.

Повреждения на ПС Киевская 750 удалось минимизировать, введя в работу оборудование ОРУ 750кВ Чернобыльской АЭС – вероятно именно через нее осуществляется передача мощности от реакторов АЭС, выдающих мощности на напряжение 750кВ в энергосистему центра и востока страны.

Еще раз отметим, что относительная устойчивость энергосистемы Украины во многом обусловлена отсутствием ударов по ОРУ Ровенской, Хмельницкой и Южноукраинской АЭС. Теперь к этому списку нужно добавить и ОРУ Чернобыльской АЭС.

Также становится понятным введение превентивных отключений электроэнергии – они вызваны сильными разрушениями ОПУ подстанций и уничтожением устройств релейной защиты и противоаварийной автоматики. В такой ситуации выключение – единственный способ сохранить ещё функционирующее, но уже ничем не защищенное электрооборудование, что оправдывает вред от регулярных отключений.

Необходимо отметить развернувшиеся масштабные земляные работы рядом с подстанциями центра и запада Украины – разрываются огромные котлованы, однако каких-либо иных работ кроме земляных в них не ведется. Возможно, перед нами попытка переноса оборудования 330кВ в подземные сооружения, или имитация данного процесса. В пользу этого говорит тот факт, что каких-либо бетонных работ не наблюдается.

Почему от российских ударов был ощутимый результат?

Четыре из шести изученных подстанций сейчас могут работать только на транзит (а не трансформацию) электроэнергии.

Из-за массового повреждения автотрансформаторов 750/330 кВ в центре и на востоке Украины, энергию по 750-кам передавать просто некому и некуда, её нечем преобразовать на низшее напряжение. Поэтому украинским властям остаётся использовать ОРУ АЭС и автотрансформаторы связи, оставшиеся на них. Именно за их счет поступает энергия в Венгрию, а также на Киев и окрестности. Именно они сейчас позволяют балансировать мощности между самими АЭС, и вполне вероятно, что как раз за счет ОРУ АЭС украинская энергосистема и устояла прошлой зимой. Ну а все остальное перегоняется по 330кВ, поэтому их важность для работы энергетической инфраструктуры тоже трудно переоценить.
